XY8100 準靜態電荷放大器

郵箱：

yzxyt_sales@163.com

電話：

0514-82885589

產品咨詢

查看類似產品

電荷放大器

標簽列表

產品描述

一、概述

　　XY8100電荷放大器是一種輸出電壓與輸入電荷量成正比的寬帶電荷放大器，可配接壓電式傳感器測量振動、沖擊、壓力等機械量，廣泛應用于水利、動力、采礦、交通、建筑、地震、航空、航天、兵器、化爆等部門。由于下限頻率極低，因而特別適合對壓電式壓力，力傳感器進行準靜態標定。

XY8100電荷放大器具有如下特點：

? 采用高質量進口器件，穩定可靠

? 可輸入電荷信號或電壓信號

? 輸入等效直流電阻可達1014Ω

? 頻帶寬2μHz-100KHz

? 輸入可配接長電纜而不影響測量精度

? 操作簡單，維修方便，性能好，價格低

? 有兩種極性輸出

使用環境符合SJ2075-82《電子測量儀器環境要求及其試驗方法》Ⅱ組條件。

二、技術參數

輸入特性

最大輸入電荷量：106PC。

直流分流電阻：約1014Ω。

傳感器靈敏度調節：三位數字轉盤調節傳感器電荷靈敏度1~109.9PC/ Unit(1)。

準確度

三檔低靈敏度檔:

當輸入負載分別小100nF、47nF、10nF時，1KHz基準條件(2)，(2) <±1%，額定工作條件(3) <±2%。

二檔高靈敏度檔:

當輸入負載分別小4.7nF時，1KHz基準條件 <±1%，額定工作條件 <±2%。

濾波器及頻率響應

高通濾波器：

下限頻率（-3dB）和時間常數見表1。

注：（1）unit表示機械單位，取決于所用傳感器的單位，例：加速度g，絕對加速度單位m/S2，壓力單位Kg/cm2，力單位N等。

（2）基準條件：a、20℃±2%；b、相對濕度（45～75）%RH；c、供電電壓AC220V±2%，DC±18V～27V；d、輸出負載＞10KΩ。

（3）額定工作條件：a、0℃～40℃；b、相對濕度（20～90）%RH；c、供電電壓AC220V±10%，DC±18V～27V。

偏差：0.3Hz以上-3dB±1dB，0.3Hz和0.3Hz以下檔為-3dB±1.5dB。

衰減斜率：約-6dB/oct。

M檔時間常數：偏差±50%

低通濾波器：

上限頻率：0.3，1，3，10，30和100kHz（-3dB）

偏差：-3dB±1dB

衰減斜率：約-12dB/oct。

輸出特性

最大輸出：±10Vp（DC～30 kHz）

最大輸出電流：5mA

在頻率低于30 kHz，電容性負載＜47nF滿幅輸出時諧波失真度＜1%。

漂移：中靈敏度檔（即反饋電容1nF檔），基準條件＜0.03PC/S，額定工作條件＜0.1PC/S。

噪聲：＜30μVrms（折合至輸入端）。

復位特性：分手動與搖控兩種，復位繼電器吸合時間：≤20mS。

過載指示：輸出超過10V峰值發光二極管亮。

電源AC220±10% 10VA或DC±18-27V＜500mA。

外形尺寸：70（B）×132.5（H）×200（D）mm。

重量：約2.5Kg

三、工作原理

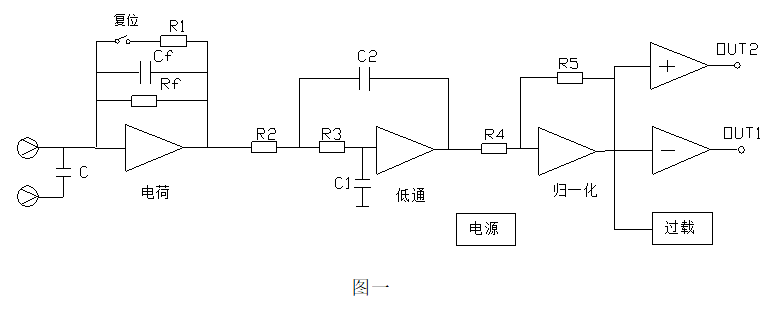

XY8100電荷放大器由電荷放大級（兼高通濾波器），低通濾波器（兼10倍放大），歸一化放大器，倒相器輸出放大器，過載指示和穩壓電源五部分組成。整機方框圖見圖一。
